Caratteristiche e usi di cuscinetti a sfera di scanalatura profonda, cuscinetti a sfera di contatto angolare e cuscinetti a sfera di spinta

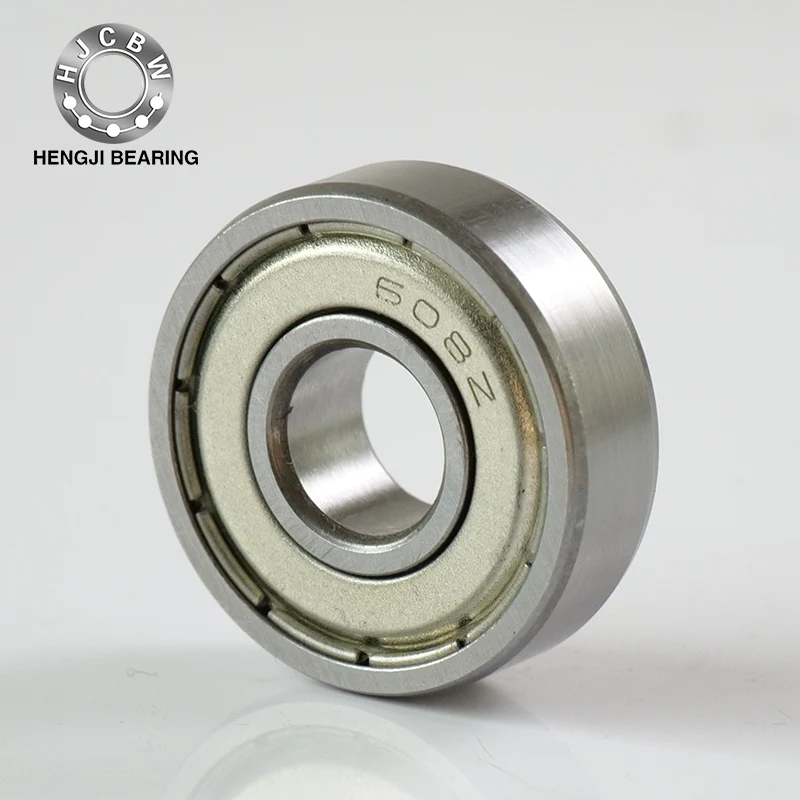

Cuscinetti a sfera per scanalature profonde

Caratteristiche:Cuscinetti a sfera per scanalature profondesono cuscinetti di rotolamento rappresentativi con una vasta gamma di usi. Possono resistere a carichi radiali e carichi assiali bidirezionali e sono adatti per applicazioni che richiedono un basso rumore, rotazione ad alta velocità e bassa vibrazione. I cuscinetti sigillati con coperture per polvere in acciaio o guarnizioni in gomma sono pre-riempiti con una quantità adeguata di grasso. I cuscinetti con anelli di sostegno o flange sugli anelli esterni sono facili da individuare assialmente e installare nell'alloggiamento. Le dimensioni dei cuscinetti ad alto carico sono uguali a quelle dei cuscinetti standard, ma c'è una scanalatura di riempimento sugli anelli interni ed esterni, che aumenta il numero di palline e il carico nominale.

Pagine principalmente applicabili: gabbie di timbratura in acciaio (forma d'onda, a forma di corona ... fila singola; a forma di S ... fila doppia), lega di rame o gabbie di taglio fenolico, gabbie a resina sintetica.

Usi principali: automobili: ruote posteriori, trasmissioni e componenti del dispositivo elettrico.

Elettrico: motori per uso generale, elettrodomestici.

Altri: strumenti, motori a combustione interna, macchinari da costruzione, veicoli ferroviari, macchinari di carico e scarico, macchinari agricoli, vari macchinari industriali.

Cuscinetti a sfera di contatto angolare

Caratteristiche: c'è un angolo di contatto tra l'anello e la palla. Gli angoli di contatto standard sono 15 °, 30 ° e 40 °. Più piccolo è l'angolo di contatto, più favorevole alla rotazione ad alta velocità. Maggiore è l'angolo di contatto, maggiore è la capacità di carico assiale. I cuscinetti a fila possono resistere a carichi radiali e carichi assiali unidirezionali. La combinazione DB, la combinazione DF e i cuscinetti a doppia fila possono resistere a carichi radiali e carichi assiali bidirezionali. La combinazione DT è adatta per occasioni in cui il carico assiale unidirezionale è grande e il carico nominale di un singolo cuscinetto è insufficiente. I cuscinetti di tipo ACh ad alta velocità hanno un piccolo diametro delle sfere e un gran numero di sfere. Sono per lo più utilizzati nei mandrini della macchina utensile. I cuscinetti a sfera di contatto angolare sono adatti per una rotazione ad alta velocità e ad alta precisione. La struttura è che due cuscinetti a sfera di contatto angolare singola combinati sul retro condividono gli anelli interni ed esterni, che possono resistere a carichi radiali e carichi assiali bidirezionali. Esistono anche tipi sigillati senza cuscinetti di scanalatura di riempimento.

Gabbie principalmente applicabili: gabbie di stampaggio della piastra in acciaio (a forma di ciotola ... Fila singola; S- a forma di corona ... Double fila), lega di rame o gabbie di resina fenolica, gabbie a forma di resina sintetica.

Usi principali: riga singola: findle di macchine utensili, motori ad alta frequenza, turbine a gas, separatori centrifughi, ruote anteriori per auto, alberi di pignone differenziale.

Double fila: pompe dell'olio, soffiatori di radici, compressori d'aria, varie trasmissioni, pompe per iniezione di carburante, macchinari da stampa.

Cuscinetti a sfera di spinta

Caratteristiche: è costituito da un anello di pista a forma di lavatrice con una pista, una palla e un gruppo in gabbia. L'anello di Raceway che corrisponde all'albero si chiama anello dell'albero e l'anello di Raceway che corrisponde all'alloggiamento è chiamato anello del sedile. Per i cuscinetti bidirezionali, l'anello centrale è abbinato all'albero. Il cuscinetto a senso unico può resistere ai carichi assiali di un senso di un senso e il cuscinetto a due vie può resistere ai carichi assiali a due vie (nessuno dei due può resistere ai carichi radiali).

Pagine principalmente applicabili: gabbie di stampaggio della piastra in acciaio, lega di rame o gabbie di taglio di resina fenolica, gabbie formate a resina sintetica.

Usi principali: perni dello sterzo automobilistico, mandrini della macchina utensile.
